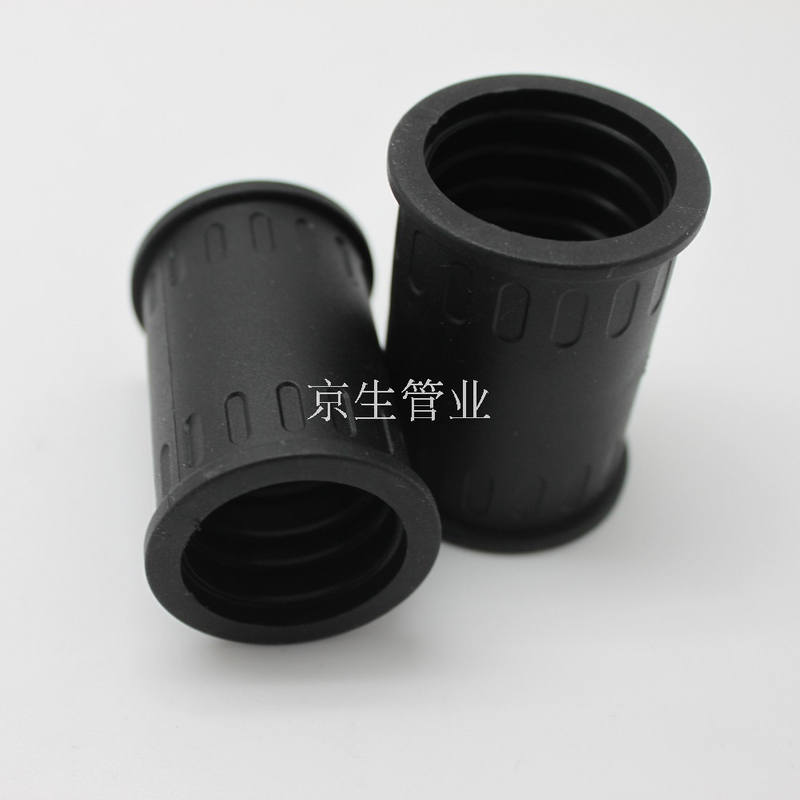

JF10H
京生
C032
产品材质: PA尼龙(polyamide),外层夹紧圈(聚甲醛pom) 螺纹规格: 公制螺纹(Mefric)/德制螺纹(PG)/英制螺纹(G) 工作温度: -40~+110℃ 颜 色: 黑色 使用方法: JSF-SM型塑料软管接头是塑料波纹管的配套产品,可接入设备箱体上,也可根据选用螺纹接入进出口为内螺纹的电动设备上,只需软管插入接口即可。 型号 适配软管 螺纹尺寸公制 AG外径(mm) AG内径(mm) GL (mm) H 包装单位个/包 JS-SM-M12 AD10.0 M12×1.5 12.0 8.0 10 18.0 100 JS-SM-M16 AD13.0 M16×1.5 16.0 10 10 19.0 100 JS-SM-M18 AD15.8 M18×1.5 18.0 12.0 10 23.0 50 JS-SM-M20 AD18.5 M20×1.5 20.0 14.3 12 25.0 50 JS-SM-M20 AD21.2 M20×1.5 24.0 17.0 13 27.0 50 JS-SM-M24 AD21.2 M24×1.5 24.0 17.0 13 27.0 50 JS-SM-M25 AD25.0 M25×1.5 25.0 19.5 14 30.0 50 JS-SM-M27 AD28.5 M27×2.0 27.0 22.0 14 33.0 20 JS-SM-M32 AD34.5 M32×1.5 32.0 26.0 20 35.0 10 JS-SM-M36 AD34.5 M36×2.0 36.0 29.0 14 35.0 10 JS-SM-M48 AD42.5 M48×2.0 48.0 36.5 15 38.5 8 JS-SM-M60 AD54.5 M60×2.0 60.0 53.0 16 39.0 5 型号 适配软管 螺纹尺寸 AG外径(mm) AG内径(mm) GL (mm) H 包装单位个/包 JS-SM-PG7 AD10.0 PG7 12.3 8.0 10 18.0 100 JS-SM-PG9 AD13.0 PG9 15.0 10 10 19.0 100 JS-SM-PG11 AD15.8 PG11 18.4 12.5 10 23.0 50 JS-SM-PG13.5 AD18.5 PG13.5 20.2 14.3 12 25.0 50 JS-SM-PG16 AD21.2 PG16 22.3 17.0 13 27.0 50 JS-SM-PG21 AD28.5 PG21 28.0 22.0 14 33.0 20 JS-SM-PG29 AD34.5 PG29 36.7 29.0 14 35.0 10 JS-SM-PG36 AD42.5 PG36 46.7 36.5 15 38.5 8 JS-SM-PG48 AD54.5 PG48 59.0 53.0 16 39.0 5
